Älykäs kaksikäyttöinen tarkkuusjauheluokituslaitteisto

Tuotteen edut

1. Materiaali on jaettu kolmeen luokkaan: karkea jauhe (>200 µm), keskikarkea jauhe (200 µm < d < 30 µm) ja hieno jauhe (< 30 µm). Ensisijainen ja toissijainen luokitusvyöhyke erottaa karkeat hiukkaset etukäteen sekoitetusta jauheesta, mikä eliminoi karkeiden hiukkasten aiheuttamat häiriöt. Tämä johtaa korkeaan luokittelutarkkuuteen ja yli 80 %:n erotustehokkuuteen.
2. Edistyksellinen ja järkevä rakenne
   Tämä mahdollistaa suuret vaihtelut erotusilman tilavuudessa, tehossa ja syöttönopeudessa vaikuttamatta erottelutehokkuuteen, mikä johtaa erittäin vakaaseen luokittelukykyyn.

3. Kehittynyt luokitteluperiaate
   Yhdistämällä useita erotusperiaatteita koko virtauskenttä optimoidaan käyttämällä aerodynaamisia analyysimenetelmiä. Tuloksena tasainen ja vakaa ilmavirtauskenttä erotusrenkaiden pinnalla: ilman virtausnopeuden suhteellinen virhe missä tahansa kohdassa on <5 %.
   Laitteiden vastus pienenee merkittävästi, mikä johtaa merkittäviin energiansäästöihin.

4. Luokitin käyttää portaatonta nopeudensäätöä.
   Hienous voidaan säätää mielivaltaisesti, mikä varmistaa korkean herkkyyden ja luotettavuuden.

5. Erotus- ja nostovyöhykkeiden tilamitat on optimoitu. Sen kompakti rakenne ja pieni koko tekevät siitä sopivan suljetun kierron hiomajärjestelmiin, jotka koostuvat kaikista hiomalaitteistoista. Se soveltuu avoimen kierron myllyjen muunnoksiin, yksipiirisiin myllyihin ja kaksipiirisiin myllyihin, erityisesti puoli- ja loppujauhatusjärjestelmiin, joissa on telapuristimia.
6. Kestävä ja pitkäikäinen laite.
   Erittäin altis kulumiselle, mukaan lukien jauheen valintakammio, sykloni, etanan sarvi, ilmanohjainsiivet ja roottori, on valmistettu kulutusta kestävistä materiaaleista tai käsitelty kulumisenestoprosesseilla, mikä pidentää tehokkaasti niiden käyttöikää.

7. Pääakselin alemman laakerin tiivisteen uusi muotoilu eliminoi tehokkaasti kaksi pääongelmaa: pölyn sisäänpääsyn ja voiteluaineen vuotamisen, mikä pidentää tehokkaasti alemman laakerin käyttöikää.
8. Kaksikäyttöinen voimansiirto ja kaksoishäkkirakenne varmistavat tarkemman materiaalin luokituksen.

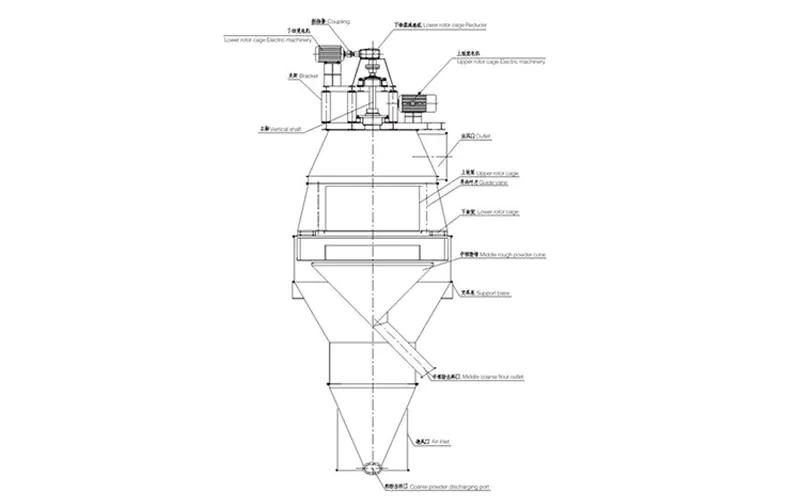

Toimintaperiaate

Kun materiaali on hajotettu ja luokiteltu V-tyypin jauheluokittimella, se seuraa ilmavirtausta älykkään kaksoiskäyttöisen jauhetarkkuuslajittelulaitteen alemmalle jauheen valintaalueelle. Alemman pyörivän häkin lajittelun jälkeen karkeat hiukkaset, joiden d ≥ 0,2 mm (säädettävä hiukkaskoko), lajitellaan ensin ja palautetaan punnitusastiaan poistoputken kautta. Materiaalit, joiden d < 0,2 mm, jatkavat nousuaan ilmavirran mukana alemman pyörivän häkkilaitteen läpi ja menevät ylempään jauheen valintaalueeseen, jossa ne lajitellaan edelleen ohjaussiipien ja ylemmän häkin roottorin toimesta. Ylempi lajitteluprosessi saavuttaa ensisijaisesti tehokkaan luokituksen keskipakovoiman ja ilmanvastuksen (Stokes-voiman) välisen tasapainon perusteella. Kun häkkiroottori, joka koostuu pystysuorista siiveistä älykkäässä kaksoisvetoisessa jauheen tarkkuuslajittelulaitteistossa, pyörii, roottorin sisä- ja ulkopuolen välinen paine-ero pysyy vakiona koko jauheenvalinta-alueella, mikä varmistaa vakaan ja tasaisen ilmavirran ja luo erinomaiset olosuhteet tarkalle jauheen valinnalle. Jokaiselle materiaalin hiukkaselle annetaan mahdollisuus lajitella toistuvasti ylhäältä alas. Lisäksi suoritetaan useita lajitteluprosesseja keskipakovoiman ja vaakasuuntaisen ilmanvastuksen tarkassa tasapainossa. Keskikarkea jauhe, jonka hiukkaskoko on 0,032 mm≤d≤0,2 mm (säädettävä), tulee kuulamyllyyn keskikarkean jauhekartion kautta; hieno jauhe, jonka hiukkaskoko on d≤0,032 mm (säädettävä), kulkee ylemmän pyörivän häkin läpi ja poistuu ilmavirran mukana. Keräyslaite kerää sen ja menee sitten sementtituotejärjestelmään.

Tekniset tiedot
