JTD älykäs kolmivetoinen jauheluokitin

Tuotteen edut

1. Kolmivetoinen jauheluokitin voi jakaa materiaalit neljään luokkaan: karkeat hiukkaset (d > 150 μm), karkea jauhe (150 μm < d > 45 μm), keskikokoinen jauhe (45 μm < d > 20 μm) ja hieno jauhe (d < 20 μm). Sementtitelapuristimien esihionta- ja lajittelulaitteena väliainejauhetta voidaan vapaasti säätää syöttämään sementtituotetta ja/tai kuulamyllyä. Sementin lajittelua voidaan optimoida myös hienojakoista jauhetta säätämällä.
2. Materiaalihiukkaset lajitellaan karkeista hienoihin, mikä vähentää asteittain syöttöpitoisuutta ja eliminoi hiukkasten häiriöitä. Ensisijainen lajitteluprosessi esierottaa karkeat hiukkaset sekoitetusta jauheesta. Tämä eliminoi karkeiden hiukkasten aiheuttamat häiriöt toissijaisessa erotusprosessissa, erottaa karkean jauheen toissijaisessa erotusprosessissa ja eliminoi karkean jauheen häiriöt tertiäärisessä erotusprosessissa. Syöttönopeuden asteittainen pienentäminen ja hiukkasten häiriön eliminoiminen vähentävät merkittävästi erotukseen tarvittavaa ilmamäärää, mikä johtaa merkittäviin energiansäästöihin.
3. Sisäistä virtauskenttää simuloitiin käyttämällä RNG (t-e) -mallia, ensimmäisen asteen vastatuulen mallia ja SIMPLEC-paine-nopeuskytkentää. Yhdessä pyörreilmaluokittimen käyttöolosuhteiden kanssa laskettiin luokittelijan sisällä olevien hiukkasten massa- ja tilavuuskuormitusnopeudet. Määritettiin kaasu-kiinteä bidirectional coupling (DPM) -diskreettifaasimalli. Stokastinen malli on ratkaistu Monte Carlo -menetelmällä, jolloin saatiin osittaiset luokituksen tehokkuuskäyrät, jotka muistuttavat enemmän ihanteellisen luokituksen käyriä, mikä loi erinomaiset olosuhteet tarkalle erottelulle.
4. Kompakti rakenne: Potkurin levityslevyt korvaavat V-tyypin erottimen, mikä vähentää tilaa vievän V-tyypin erottimen laitteisto- ja rakennuskustannuksia. Kaksikäyttöisen, kaksihäkin luokituslaitteiston ja voimakkaasti hajallaan olevan sumuttimen yhdistelmä lyhentää syöttöprosessia ja vähentää järjestelmän vastusta. 5. Energiansäästö ja ympäristönsuojelu: Jauhevalintajärjestelmä käyttää sisäistä kiertoprosessia, jossa on alhainen asennettu teho, pieni melu ja ei pölypäästöjä, mikä tarjoaa sementtiyhtiöille tehokkaan tavan täyttää ympäristönsuojelustandardit.

Toimintaperiaate

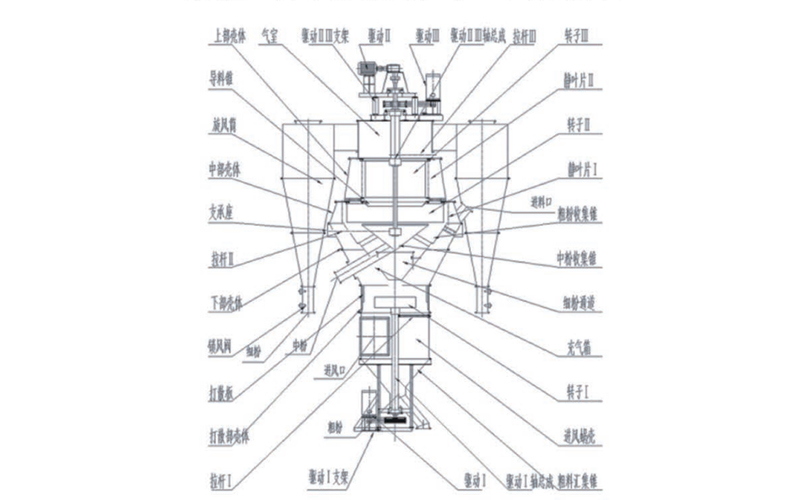

Tämä kone koostuu kolmesta luokitusyksiköstä: Yksikkö I on luokitusyksikkö, joka koostuu käyttölaitteesta I, veto I akselikokoonpanosta, raidetangon tuesta I, syöttöputkesta, karkean materiaalin keräyskartiosta, ilmanottokierukasta, roottorista I ja luokituslevystä. Yksikkö II on keskikarkean jauheen luokitusyksikkö, joka koostuu käyttöyksiköstä II, veto II voimansiirtokomponenteista, staattorin lapoista I, roottorista II, karkean jauheen keräyskartiosta, alakotelosta, keskikotelosta, raidetangon tuesta m, keskikarkeasta jauheenkeräyskartiosta, ilmastuslaatikosta, ilmakammiosta, materiaalin ohjauskartiosta ja syklonista. Kolme luokitusyksikköä yhdistetään voitelujärjestelmäksi, jonka laakerit on voideltu rasvalla ja tiivistetty kumirunkoisilla öljy- ja ilmatiivisteillä.

Osa koteloista on varustettu ilmatiivisteillä ja niissä on tarkastusovet. Posliinilaatat kiinnitetään kotelon ilmanotto- ja kulmapoistoaukkoon. Syöttöputki, staattorin lavat ja muut komponentit on hitsattu kulutusta kestävällä materiaalilla. Suppilo on varustettu kulutusta kestävällä vuorauksella, joka suojaa kulumiselta. Ilmakammion yläosa tukee moottorin painoa, alennussäädintä ja luokittelijan pääakseliin liitetyn tuen painoa. Roottori on kiinnitetty pääakseliin kiilalla.

Prosessipuristimen tai pystymyllyn materiaali syötetään luokittelijan tuloaukkoon. Pyörivä potkurin sirontalevy heittää materiaalin hajallaan kohti kiinteää kaarevaa vastaanottoalusinta (hajotuslevyä). Ilma tulee kierukkaan tangentiaalisesti ilmanottoaukon kautta, jossa materiaali hajotetaan sirotuskiekon ja alasin avulla, jolloin se luokitellaan ensisijaisesti pyörivän ilmavirran sisällä.

Ensisijaisen luokituksen jälkeen yli 0,15 mm:n hiukkaset pääsevät karkean materiaalin keräyskartioon. Alle 0,15 mm:n hiukkaset kulkeutuvat ilmavirran mukana ylöspäin staattorin siipien I ja roottorin aukon väliselle luokitteluvyöhykkeelle. Siellä pyörivän ilmavirran keskipakovoima ja ilmavirran keskipakovoima johtavat toissijaiseen luokitukseen.

Toissijaisen luokituksen jälkeen yli 0,045 mm:n hiukkaset putoavat karkean jauheen keräyskartioon. Alle 0,045 mm:n hiukkaset kulkeutuvat ilmavirran mukana ylöspäin staattorin siipien II ja roottorin m väliselle luokitusvyöhykkeelle jatkoluokittelua varten.

Kolmen lajittelukierroksen jälkeen yli 0,02 mm:n hiukkaset putoavat keskikokoiseen jauheenkeräyskartioon. Alle 0,02 mm:n hiukkaset kuljetetaan ilmavirralla roottorin keskustan läpi ja poistetaan ilmalaatikon ja kanavien kautta pölynkeräimeen keräystä varten.

Tämä kone toimii alipaineessa. Lajitteluilma voi olla pölyistä ilmaa, ulkoilmaa tai näiden seosta. Primääri- ja toisiokaasut tulevat luokittimeen tangentiaalisesti vastaavien ilmanottoaukkojensa kautta.

Tekniset tiedot

1. Rehun pitoisuus pienenee asteittain lajittelun aikana, mikä eliminoi hiukkasten häiriön. Tämä johtaa korkeaan luokittelutarkkuuteen ja yli 80 %:n erotustehokkuuteen.
2. Siinä on korkea pölynkuormituskyky ilmatilavuusyksikköä kohti. Sen edistyksellinen ja rationaalinen rakenne mahdollistaa suuret vaihtelut erotusilman tilavuudessa, tehossa ja syöttönopeudessa vaikuttamatta erottelutehokkuuteen, mikä johtaa erittäin vakaaseen luokitussuorituskykyyn.
3. Laite tarjoaa alhaisen vastuksen. Integroimalla useita erotusperiaatteita ja käyttämällä aerodynaamista analyysiä koko virtauskentän optimoimiseksi järjestelmä saavuttaa merkittäviä energiansäästöjä koko jauhatuspiirissä.
4. Järjestelmän ohjaus on yksinkertainen, herkkä ja luotettava. Roottorin nopeuden säätö säätää valssimyllyn toimintatilaa, kuulamyllyn syöttönopeutta sekä valmiin tuotteen hienoutta ja saantoa. Tämä eliminoi perinteisen käytännön säätää erotuskonetta tuulettimen ilmamäärän säädöillä, koska roottorin säätöalue on rajoitettu perinteisissä hiontajärjestelmissä. Järjestelmä hyödyntää portaatonta nopeudensäätöä, mikä tekee säädöstä kätevän ja luotettavan.
5. Rakennesuunnittelu on edistynyt, soveltuva ja luotettava. Luokittimen erittäin hankaavat osat, kuten sykloni, etanan sarvi, ilmanohjainsiivet ja roottori, on valmistettu kulutusta kestävistä materiaaleista tai käsitelty kulumisenestotekniikalla, mikä johtaa erittäin alhaiseen kulumiseen. Luokittelulaitteen sisäpuoli on vuorattu kulutusta kestävillä teräslevyillä, mikä pidentää tehokkaasti sen käyttöikää. Karan alemmassa laakerin tiivisteessä on käytetty uutta muotoilua, mikä eliminoi tehokkaasti kaksi pääongelmaa, pölyn sisäänpääsyn ja voiteluaineen vuotamisen, mikä pidentää merkittävästi alemman laakerin käyttöikää.
