JSP ultrahieno jauheen luokitin

Tuotteen edut

(1) JSP-sarjan ultrahienojauheen luokittelulaitteen käyttö luo tarvittavat olosuhteet korkean pintapainon ultrahienojauhetuotteiden valmistukseen. JSP-sarjan ultrahienojauheen luokittimella on korkeampi luokitustarkkuus ultrahieneille jauheille, ja jauheen hiukkaskokoa voidaan säätää mielivaltaisesti välillä 1–20 μm. Ei-mineraalisen ultrahienon jauhevalmisteen hienousalue on: 650m/kg ~ 1000m/kg. Varustettu tehokkaalla kuulamyllyllä, materiaalin lämpötila materiaalin käsittelyn aikana on alle 110 ℃ ja jauhatusteho on korkeampi.

(2) Luokittimen luokitustehokkuus saavuttaa yli 80 %. Korkean jauhevalintatehokkuuden ansiosta lajittelujärjestelmän tuotantokapasiteetti kasvaa huomattavasti. Verrattuna avoimen piirin hionta- ja lajittelujärjestelmään, se voi lisätä tuotantoa 25% ~ 50%; lisäys kasvaa hienouden pienentyessä.

(3) Tehonkulutus pienenee. Järjestelmän hiontayksikön tehonkulutusta voidaan vähentää 20 % ~ 30 % verrattuna avoimen piirin hiontajärjestelmään. (4) Puhtaat päästöt, korkea kohteliaisuus, yksinkertainen prosessivirtaus. Järjestelmä käyttää erittäin tehokkaita mikrojauheenkeräyslaitteita, ja täysi alipainetoiminto tekee pölypäästöistä (normaaliolosuhteissa) alle 10 mg/㎡.

(5) Yksilöllisesti suunniteltu luokitusvirtauskenttä ja pystysuora luokituspyörä voivat luokitella tuotteen hiukkaskoon, vähentää jauheen ja luokituspyörän välistä kitkaa ja pidentää huomattavasti luokituspyörän käyttöikää.

(6) Materiaalikosketusosassa käytetään keraamista tai austeniittista ruostumatonta terästä kulutuskestävyyteen, ja pyöristetyn kulman muotoilu välttää pyörrevirtojen aiheuttaman energiankulutuksen. Nesteen vastus pienenee ja kuluminen vähenee huomattavasti. Se täyttää GMP-vaatimukset.

Toimintaperiaate

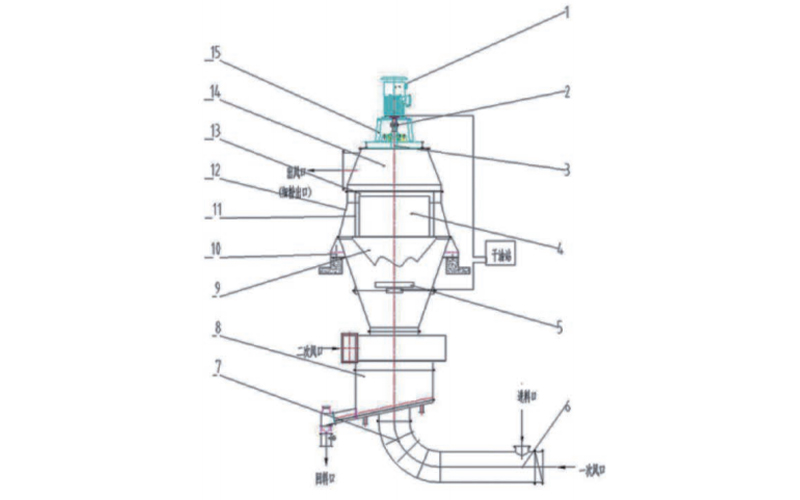

Kotelo koostuu ylä- ja alakartiosta, tiivistekannessa ja tuhkasäiliöstä. Kotelo on varustettu tukilevyillä, ohjaussiipillä ja ilmatiivisteillä. Tarkastusovet sijaitsevat kotelon sivuilla ja päällä. Kotelon yläosa tukee moottorin painoa, alennussuojaa ja luokittelulaitteen pääakseliin kytkettyjä tukia.

Pyörivä osa koostuu roottorista, kytkimestä ja pääakselikokoonpanosta. Roottori on kiilattu pääakseliin, joka pyörii voimansiirron läpi. Roottori on luokittelijan ydin. Pääakseli ja laakerit on asennettu pääakselin holkkiin. Laakerit on voideltu kuivalla öljyllä ja tiivistetty kumirunkoöljytiivisteellä.

Jauhettu materiaali syötetään luokittimen tuloaukkoon, jossa se hajotetaan primääriilmavirran vaikutuksesta ja kulkeutuu ohjaussiipien ja roottorin väliin. Luokittelu tapahtuu pyörivässä ilmavirrassa ensisijaisesti keskipakovoiman ja pyörivän ilmavirran keskipakovoiman välisen tasapainon perusteella, jolloin saavutetaan tehokas luokittelu. Toissijainen ilmanottoaukko toimii ilman sisääntulona ilman dispergointilaitteeseen. Karkeat hiukkaset virtaavat alaspäin laitteeseen, jossa ne hajaantuvat ja erottuvat toisioilmavirtauksen vaikutuksesta ohjaussiipien kohdalla. Ilmavirta kuljettaa valitsemattomat hienot hiukkaset ylöspäin ja palaa ensisijaiselle erotusvyöhykkeelle. Lisää alaspäin virtaavia karkeita hiukkasia kulkee suppilon läpi ja erottaa ne edelleen tertiäärisellä ilmalla, joka edelleen poistaa karkeaan jauheeseen sekoittuneet hienot hiukkaset. Valittu karkea jauhe poistetaan karkean jauheen poistoaukon kautta. Hieno jauhe poistetaan roottorin keskustan läpi ilman mukana kaarevan putken kautta ja kerätään pölynkerääjään valmiina tuotteena.

Tämä kone toimii alipaineessa, ja erotusilma voi olla pölyistä ilmaa, ulkoilmaa tai näiden seosta. Primääri- ja toisiokaasut tulevat luokittimeen vastaavista ilmanottoaukoistaan, muodostavat pyörteitä kiinteiden ohjaussiipien ja roottorin hilan kautta tietyssä kulmassa, ja tertiäärinen ilma puhalletaan luokittimeen ilmavirran hajotuslaitteen alaosasta.

Tekniset tiedot
