Ultrahieno jauheen luokitin

Tuotteen edut

Perinteisiin jauheluokittimiin verrattuna TS-CX-sarjan ultrahienojauheen luokittelija tarjoaa seuraavat erinomaiset edut:

1. Vakaa luokitteluperiaate. Sen ainutlaatuinen rakennerakenne hyödyntää sivusyöttöä, alaspäin liikkuvaa levityslevyä ja alaspäin suuntautuvaa ilmavirtaa integroimalla painovoiman, keskipakois- ja tasomaisen pyörteen luokitteluperiaatteet monivaiheisen erotuksen saavuttamiseksi.
2. Korkea sopeutumiskyky. Häkkiroottorin säädettävä nopeus ja ilmamäärä sopivat jauheiden, joiden tiheys ja hienousvaatimukset, kuten kalsiumpohjainen rikinpoistojauhe, ultrahieno kaoliini, titaanidioksidi, kuonamikrojauhe, ultrahieno lentotuhka ja sementti, käsittelyyn. Sitä voidaan käyttää apulaitteena suljetun kierron jauhatusjärjestelmissä tai suorana luokittimena jauheille, kuten lentotuhkalle.
3. Kätevä hienouden säätö. Luokittimen pääakseli hyödyntää portaatonta nopeudensäätöä, mikä mahdollistaa kätevän hienosäädön yksinkertaisesti muuttamalla pääakselin nopeutta ja puhaltimen ilmamäärää. Säätöalue on laaja, ja hienosäätö on kätevää, herkkää ja luotettavaa.
4. Merkittäviä energiansäästöjä. Koko laitejärjestelmä on suunniteltu virtaviivaiseksi, mikä vähentää merkittävästi järjestelmän vastusta ja saavuttaa merkittäviä energiansäästöjä.
5. Korkea jauheen valinta ja luokittelutehokkuus. Kone saavuttaa yli 85 % jauheen valintatehokkuuden.
6. Parantunut tuotteiden laatu. Valmiin tuotteen pinta-ala voi olla yli 450 m²/kg ja 45 µm:n seulajäännös on alle 5 %.
7. Pitkä käyttöikä. Hyvin kuluvat komponentit, kuten lajittelukiekko, syklonin etanan sarvi, ohjaussiivet, roottorin lajittelusiivet, roottorin ilmalukkosiivet ja karkea jauhekartio läpikäyvät kulumisenestokäsittelyn. Luokitin on vuorattu uudella kulutusta kestävällä metalliseoslevyllä, mikä vähentää merkittävästi kulumista ja pidentää tehokkaasti laitteen käyttöikää.
8. Pääakselin alemman laakerin jäähdytysjärjestelmä hyödyntää Tianjin Instituten sukellusveneen voitelun suunnitteluperiaatteita ja sisältää tuodut saksalaiset tiivisteet, mikä ratkaisee tehokkaasti voiteluöljyn vuotamisen ja tuhkan tunkeutumisen laakereihin, mikä pidentää tehokkaasti alemman laakerin käyttöikää. 9. Koko koneelle suoritetaan dynaaminen tasapainotesti ennen tehtaalta lähtöä sen varmistamiseksi, että luokituksen dynaaminen tasapainotustarkkuus saavuttaa G63-tason; luokittimella varustetussa kiertotuulettimessa on kiinteä teräsrakenneperustus ja se on asennettu alustalle elastisilla iskuja vaimentavilla pehmusteilla, mikä vähentää tuulettimen tärinän vaikutusta alustaan ​​ja tekee koko koneesta erittäin vakaan käytön aikana.

Toimintaperiaate

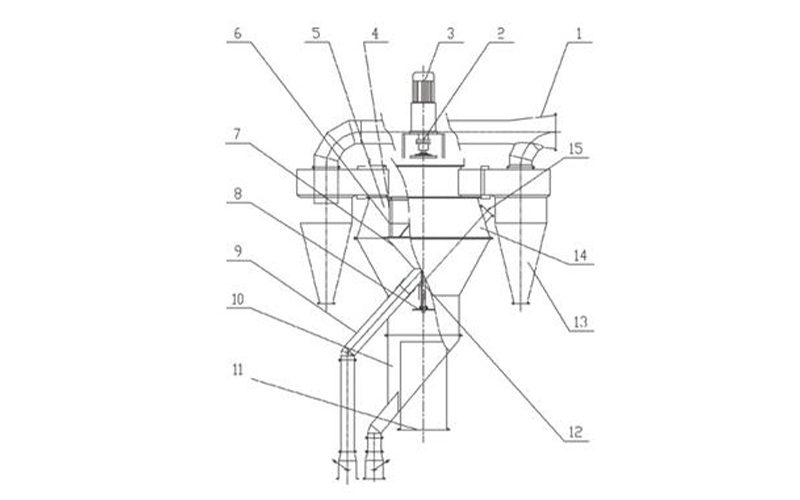

Parannusten ansiosta tässä tuotteessa on nyt kolme erillistä osaa: jauhedispersio, luokitus ja keräys.

1. Dispersioosa: Levitysalusta on siirretty pyörivän häkin yläosasta alemman kartion pohjalle, syöttöaukko on siirretty pyörivän häkin ulkopuolelle ja ilmanottoaukko on siirretty sivulta alas levitysalustaa kohti. Nämä parannukset ovat tuottaneet seuraavat edut:

(1) Dispersio- ja valintaalueiden tehokas erottaminen eliminoi karkeiden ja hienojen hiukkasten välisen häiriön luokitteluprosessin aikana, estää pienten karkeajauheen puhalluksen lopputuotteeseen ja kaventaa hiukkaskokojakautuma-aluetta. Alempi luokitusvyöhyke on luotu, mikä vähentää pääluokitusalueen kuormitusta.

(2) Vaihto pienempään ilmanottoaukkoon lisää materiaalin leviämisnopeutta levitysalustan alapuolella, laajentaa levitystilaa ja parantaa merkittävästi rehun leviämistä. Tämä eliminoi myös sivuilman tuloaukon aiheuttaman epätasaisen ilman jakautumisen luokittelualueella ja vähentää tuulenvastusta.

2. Luokitusosio: Rakenteelliset parannukset luovat ylemmän ja alemman luokitusvyöhykkeen.

Alempi luokitusvyöhyke suorittaa ensisijaisesti painovoimaluokituksen. Materiaali hajoaa levityslevystä ja puhaltaa sitä ylöspäin tuulen vaikutuksesta. Painovoima ja tuulenvastus vaikuttavat materiaaliin, jolloin karkeat hiukkaset laskeutuvat alas ja hienommat hiukkaset nousevat tuulen mukana, mikä johtaa luokitukseen. Kun hienot hiukkaset nousevat tuulen mukana, laajennettu sylinterin poikkileikkaus vähentää tuulen nopeutta, jolloin jotkut suuremmat hiukkaset muuttavat suuntaa ja uppoavat, mikä johtaa lisäluokitukseen.

Ylemmällä luokitusvyöhykkeellä koko virtauskenttä optimoidaan aerodynaamisen analyysin avulla. Mukana on pyörreluokitusvyöhyke, joka koostuu kaarevista ohjaussiipistä ja häkkiroottorista. Tämä varmistaa tasaisen ja vakaan ilmavirtauskentän luokitusrenkaan pinnalla. Ilmavirran nopeuden suhteellinen virhe missä tahansa pisteessä samalla pystypinnalla on alle 3 %, mikä varmistaa tarkan luokituksen. Jauhetta kuljettava ilmavirta tulee kaarevien ohjaussiipien ja häkin väliin, mikä johtaa keskipakosedimentaatioluokitukseen. Levymäinen luokitusroottori pyörii vakionopeudella luoden vakaan pyörivän ilmavirtauskentän luokittelijassa. Tämä pyörivä ilmavirta vaikuttaa jauheeseen ja luo tasapainon keskipakovoiman ja vastuksen välille ja saavuttaa erittäin hienon jauheen luokituksen.

3. Keräysalue: Jauheenkeruu suoritetaan matalaresistanssilla pyörresyklonipölynkerääjällä tai ilmalaatikon pulssipussipölynkerääjällä. (Koska sykloniset pölynkerääjät eivät voi kerätä ultrahienoja jauhetta, mikä johtaa ultrahienon jauheen kiertoon, käytetään ilmalaatikon pulssipussipölynkerääjää välttämään erittäin hienojakoisen jauheen kiertoa, lisäämään tuotteen ultrahienon jauheen määrää ja parantamaan jauheen valinnan tehokkuutta. Tämä on käyttäjän valinta.)
